本系列除铁器是为专门除去含在磁性矿石中的有害铁件而设计的，其工作制为10%。使用时，悬挂在皮带输送机上方的中部，并配以电动小车、金属探测器，采用PC控制程控整流设备，经检测、吸料、分选、除铁、回收等程序，从输送的磁性矿石中除去有害的铁件，同时将被吸的磁性矿石又自动地返送回输送皮带上得到回收。适用于除去各种磁铁矿、烧结矿、球团矿中的铁磁性异物。若矿石中还含有非磁性铁件（高锰钢），宜在除铁器后部再布置一台金属探测器经检测，报警、定位，停机后人工捡除。
 |
 |
|
外形尺寸及安装示意图 |
|
注：L1、L2根据现场确定。H1参考值：50～120mm。
主要技术参数（通电持续率10%）
|
型号
|
适用带宽
mm |
悬挂高度
hmm |
物料厚度
≤mm |
额定电压V |
励磁功率
≤kw |
适应带速
≤m/s |
外形尺寸 |
质量
kg |
|
A |
H |
|
RCDP-5 |
500 |
150 |
100 |
DC-
350/290/100 |
7.4/5.1/0.6 |
2.5 |
600 |
850 |
420 |
|
RCDP-6 |
650 |
200 |
150 |
14/9.8/1.15 |
2.5 |
800 |
1000 |
521 |
|
RCDP-8 |
800 |
250 |
200 |
17.4/12/1.4 |
2.5 |
900 |
950 |
648 |
|
RCDP-10 |
1000 |
300 |
250 |
32/21/2.53 |
2.5 |
1200 |
1080 |
1193 |
|
RCDP-12 |
1200 |
350 |
300 |
43/29.8/3.54 |
2.5 |
1300 |
1190 |
2258 |
|
RCDP-14 |
1400 |
400 |
350 |
55/37.7/4.5 |
4.0 |
1500 |
1790 |
3122 |
|
RCDP-16 |
1600 |
450 |
400 |
64/44.5/5.3 |
4.0 |
1800 |
1630 |
3802 |
|
RCDP-18 |
1800 |
500 |
450 |
99/66/7.9 |
4.0 |
2100 |
1730 |
5813 |
|
RCDP-20 |
2000 |
550 |
500 |
118/81/9.7 |
4.0 |
2400 |
1850 |
6900 |
|

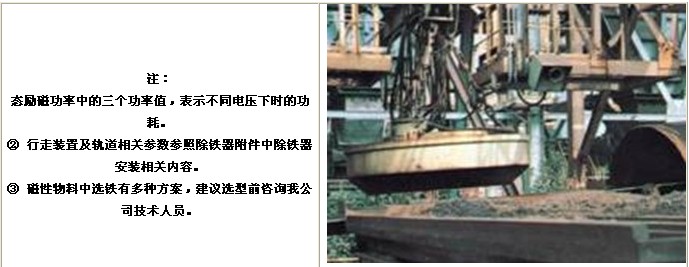

注：
态励磁功率中的三个功率值，表示不同电压下时的功耗。
② 行走装置及轨道相关参数参照除铁器附件中除铁器安装相关内容。
③ 磁性物料中选铁有多种方案，建议选型前咨询我公司技术人员。 |
 |
|
