产品概述

T1D系列恒张力电缆卷筒主要用于移动式电气设备自动收放电缆，保证安全生产，延长电缆使用寿命。

T1D型电缆卷筒结构简单，性能可靠、安装使用方便，主要适用于门吊、塔吊、桥式起重机等移动设备的大、小车。

结构特点

1、张力恒定，电磁张力调节范围大，用户根据需要调节好张力后张力恒定。
2、同步性能好，由于电缆卷筒具有良好的打滑性能，所以卷筒卷取速度与移动设备运行速度同步。
3、自锁性能佳，电缆卷筒的电机断电时，为了使缠绕在筒上的电缆不滑落，本机设置具有自锁性能的涡轮付装置。

工作原理

T1D型电缆卷筒使用情况有两种：
1、电源在移动设备行走的端部，当卷筒卷缆时，卷筒电机通电，经传动系统驱动卷筒卷缆，放缆时，移动设备行走，电缆牵引卷筒反方向转动而放缆，此时，卷筒电机停止工作，打滑机构打滑。
2、电源在移动设备移动行程的中部，卷缆时卷筒电机带动传动系统驱动卷筒卷缆，当移动设备行走超过电源位置时，电缆牵引卷筒反方向运动而放缆，此时卷筒电机照常工作，而打滑机构加速打滑。

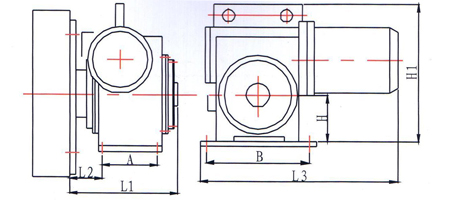

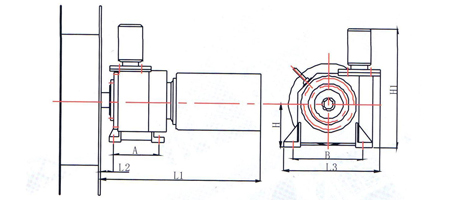

外形尺寸及结构图

技术参数
